Descripción

Caracteristicas del controlador Solar Industrial
Fácil instalación (Plug and Play)
Diseño práctico y pequeño
Especificaciones
Dimensiones 120 x 107 x 30 mm
Terminales (2) Entradas solares
(1) Entrada de batería
(2) Entradas Vcc
(1) Sensor de temperatura
Corriente de carga Máx 8A
Entrada Panel Solar 12 Vcc, 24 Vcc 400W (voltaje circuito abierto 18 Vcc hasta 32 Vcc)
Tipo de Batería 12 Vcc Plomo-ácido
12.6 Vcc/ 14.8 Vcc Litio
Corriente de Salida 12 Vcc/ 5A Máx ó 24 Vcc, 3A Máx (seleccionablevía DIP Switch)
Indicadores LED Sun: Entrada Solar
BT: Estatus de Batería
Bin: Carga de la Batería
Bout: Descagra de la Batería
25%-100%: Porcentaje de corriente de la Batería
DGA: Porcentaje de corriente de carga
DIP Switch PW: Power
Hacia la izq: Controlador solar encendido
Hacia la der: Controlaor solar apagado
24 Vcc:
Hacia la izq: Las terminales VO tienen salida 24 Vcc, 3 A Máx
Hacia la der: Las terminales VO tienen salida 12 Vcc, 5 A Máx
VI:
Hacia la izq: Entrada Vcc
Hacia la der: Entrada Solar
LB: Batería de Litio
Hacia la izq: 14.8 Vcc 100Ah, carga máx 8A
Hacia la der: 12.6 Vcc 100Ah, carga máx 8A
BM:
Hacia la izq: Batería de Litio, carga máx 8A
Hacia la der: Batería de Plomo-ácido, carga max 8A
Características
Nivel de protección Protección contra sobrecargas 6kV
Instalación Escritorio
Montaje en pared
Riel DIN
Certificaciones CE, FCC, RoHS,UKCA,RCM
Temperatura de operación
-20 hasta 70° C
Otros

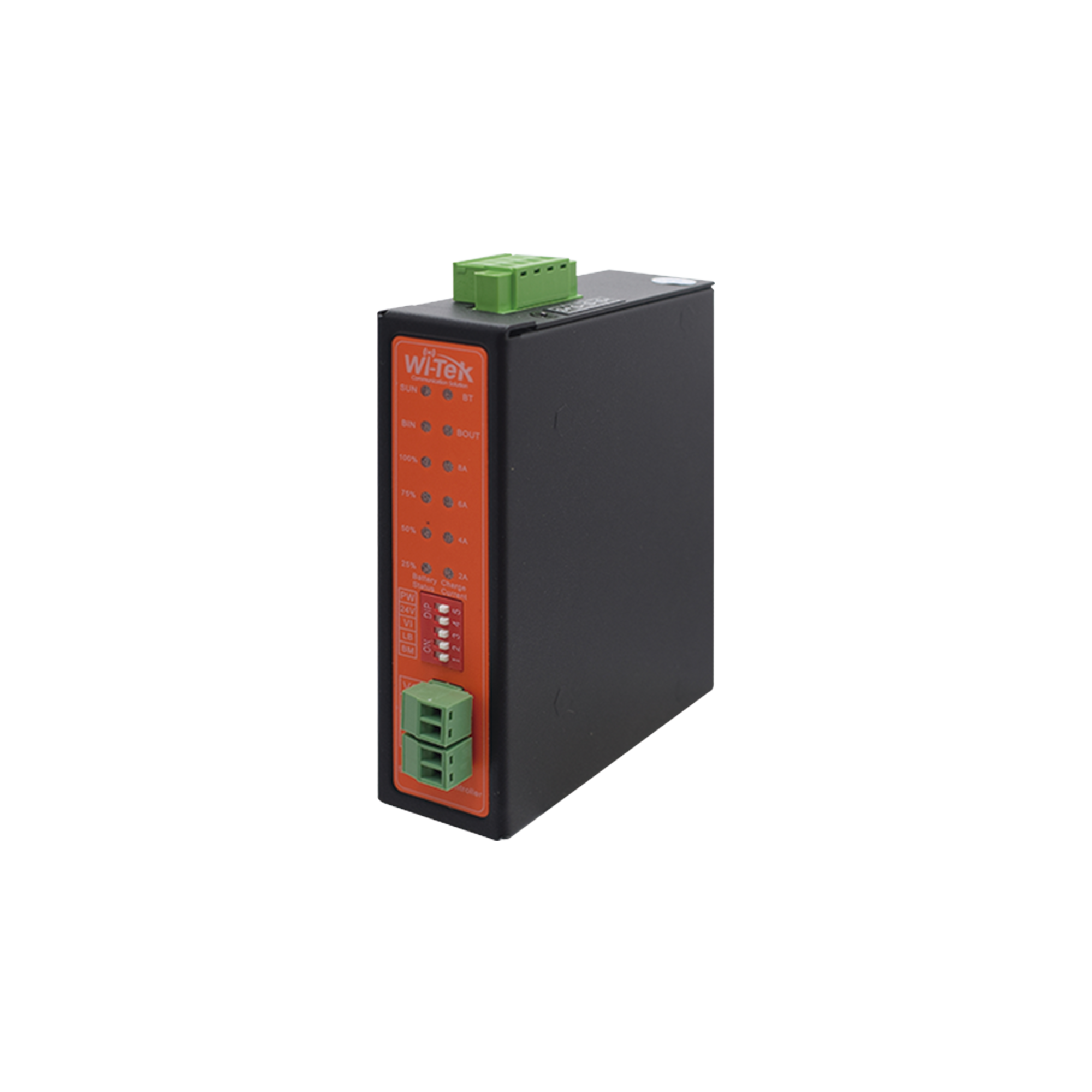

Contenido del Paquete Controlador Solar WI-PS301-UPS
Guía de Usuario/Garantía
