Descripción
Fuente de alimentación con sincronización primaria
Refrigeración por convección natural cuando se monta en horizontal
Aislamiento integral para uso en armarios de distribución
Posibilidad de conexión tanto en paralelo como en línea
Tensión de salida separada galvánicamente (SELV) según EN 60335-1 y UL 60950-1; PELV según EN 60204
Montaje en carril DIN-35 en diferentes posiciones
Instalación directa sobre placa de montaje mediante prensaestopas

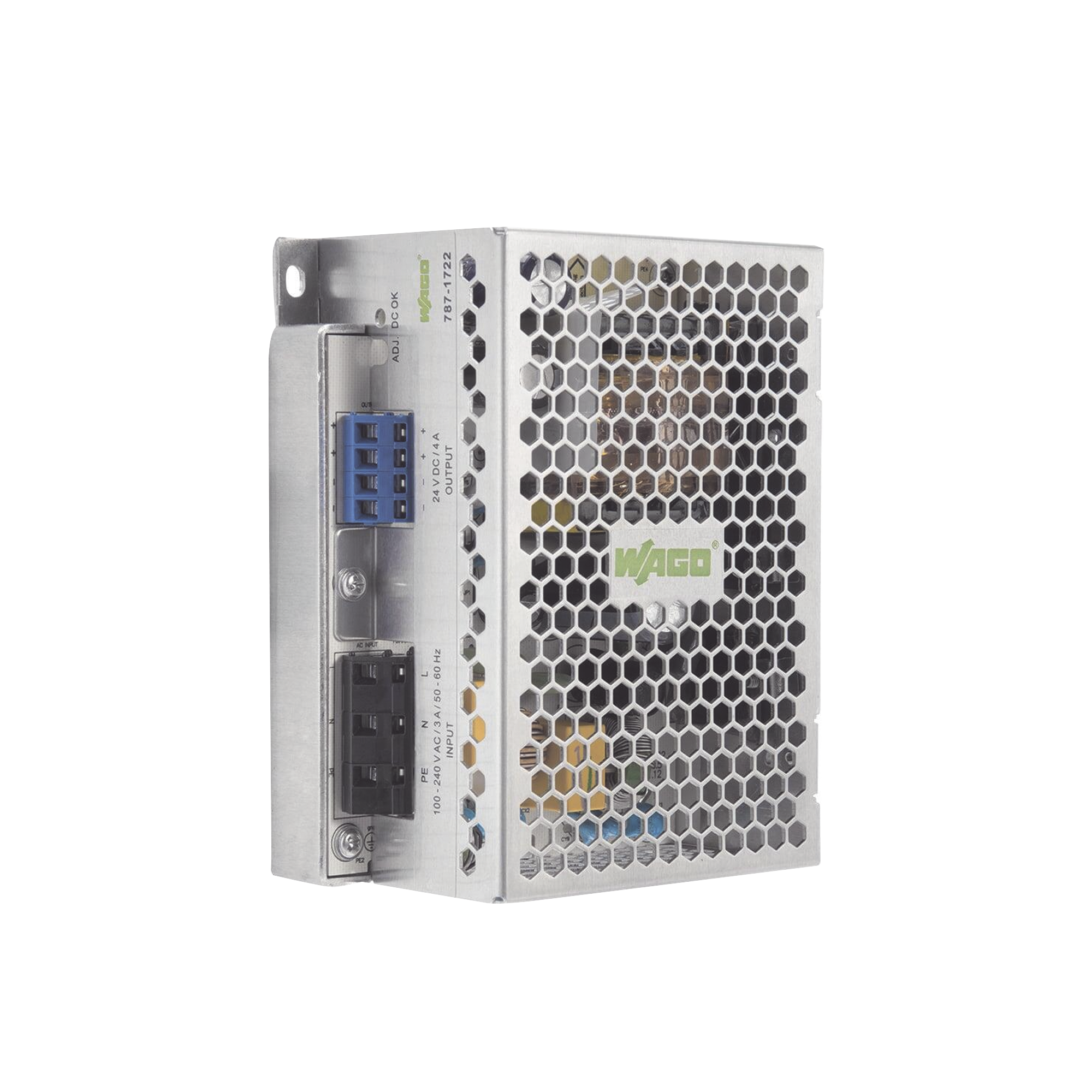

WAGO modelo: 787-1722
Fuente de alimentación conmutada con tecnología de sincronización primaria ECO para aplicaciones industriales. Diseñada para montaje en carril DIN-35 con refrigeración por convección natural. Proporciona tensión de salida SELV de 24V DC con potencia nominal de 120W y corriente de salida de 5A. Incluye aislamiento integral para uso en armarios de distribución y permite conexiones tanto en paralelo como en línea. Certificada según normas EN 61204-3, EN 60335-1, EN 62368-1, UL 60950-1 y UL 508, garantizando seguridad y fiabilidad en entornos industriales exigentes.
Características Generales
- Tipo: Fuente de alimentación conmutada
- Tecnología: Sincronización primaria ECO
- Refrigeración: Convección natural
- Aislamiento: Integral para armarios de distribución
- Conexión: Paralelo y en línea
- Tensión salida: 24V DC SELV/PELV
- Montaje: Carril DIN-35
- Protección: IP20
- Tecnología conexión: CAGE CLAMP®
- Fases: 1
- Tensión nominal: 1 x AC 100–240 V
- Rango tensión: 1 x AC 90–264 V; DC 125–375 V
- Frecuencia: 47–63 Hz; 0 Hz
- Corriente entrada: ≤ 1 A (230 VCA); ≤ 2 A (115 VCA)
- Corriente descarga: ≤ 1,5 mA
- Corriente irrupción: ≤ 18 A
- PFC: Pasivo
- Tiempo mantenimiento: ≥ 10 ms (230 VCA)
- Tensión nominal: DC 24 V (SELV)
- Rango tensión: DC 22–26 V (regulable)
- Configuración: DC 24 V
- Corriente nominal: 5 A (24 VCC; 110–240 VCA); 4 A (24 VCC; 100–240 VCA)
- Potencia nominal: 120 W
- Desviación control: ≤ 1 %
- Ondulación residual: ≤ 200 mV (Pico a pico)
- Respuesta sobrecargas: Alimentación constante (1,05–1,4 x Io nom)
- Cortocircuito: Parada y reinicio automático
- Alimentación: AC 100–240V / DC 125–375V
- Temp. Operación: -20°C a +60°C
- Humedad: 10–95% (sin condensación)
- Eficiencia: 88% (230 VCA; 5 ACC)
- Pérdida potencia: ≤ 19 W
- MTBF: > 300.000 h
- LED DC OK: Verde
- Indicador estado: LED verde (Uo)
- Fusible interno: F 2,5 A / 250 VCA
- Protección cortocircuito: Sí
- Protección circuito abierto: Sí
- Varistor: Supresión de transitorios
- Tensión aislamiento pri-sec: DC 4,242 kV
- Clase protección: I
- Tecnología: CAGE CLAMP®
- Conector: Serie 236 WAGO
- Conductor rígido: 0,08–2,5 mm² / 28–12 AWG
- Conductor flexible: 0,08–2,5 mm² / 28–12 AWG
- Longitud pelado: 6–7 mm / 0.24–0.28 in
- Conexión paralelo: Sí
- Conexión en línea: Sí (2 dispositivos)
- CE: Conforme
- EN 61204-3: Cumplimiento
- EN 60335-1: Cumplimiento
- EN 62368-1: Cumplimiento
- UL 60950-1: Certificado E255815
- UL 508: Certificado E255817
- SEMI F47: Cumplimiento
- RoHS: Compliant, No Exemption
