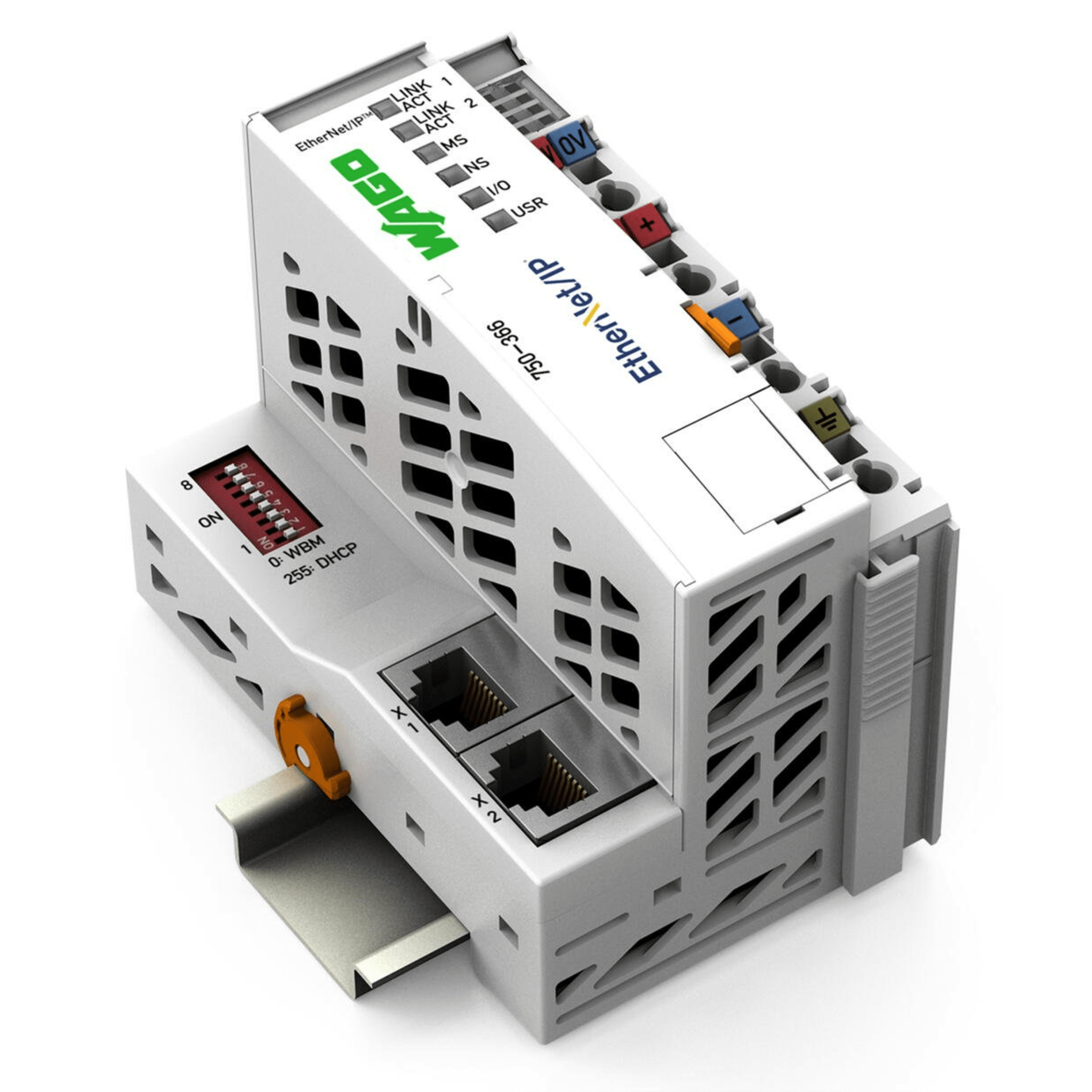

Descripción

Datos técnicos
Comunicación EtherNet/IPTM
Protocolos de ETHERNET HTTP(S)
BootP
DHCP
DNS
FTP(S)
SNMP
Velocidad de transmisión 10/100 Mbit/s
Medio de transmisión Par trenzado S-UTP; 100 Ω; cat. 5; 100 mm de longitud máxima de cable
Rendimiento de transmisión Clase D según EN 50173
Número de módulos por nodo (máx.) 250
Número de módulos sin prolongación del bus de campo (máx.) 64
Imagen de proceso de entrada y salida (bus de campo) (máx.) 1020 words/1020 words
Tensión de alimentación (sistema) 24 VCC (-25 … +30 %); a través de conector enchufable (conexión CAGE CLAMP®)
Consumo de energía (alimentación de sistema de 5 V) 300mA
Corriente total (alimentación de sistema) 1,700mA
Tensión de alimentación (campo) 24 VCC (-25 … +30 %); a través de contactos de potencia
Corriente de entrada (típ.) a carga nominal (24 V) 480mA
Eficacia de fuente de alimentación (típ.) a carga nominal (24 V) 90%
Aislamiento 500 kV para sistema/campo
Indicadores LED (LINK/ACT) verde: conexión de red por puertos 1 … 2; LED (MS, NS) rojo/verde: estado de nodo, red; LED (I/O) rojo/verde/naranja: estado de bus de datos local
Número de contactos de potencia salientes 3
Intensidad de corriente admisible (contactos de cuchilla) 10A
Datos de conexión
Tecnología de conexión: comunicación/bus de campo EtherNet/IPTM: 2 x RJ-45
Tecnología de conexión: alimentación de campo 6 x CAGE CLAMP®
Tecnología de conexión: alimentación de sistema 2 x CAGE CLAMP®
Tecnología de conexión: configuración de dispositivos 1 x Conector macho; 4 polos
Tipo de conexión (1) Alimentación de sistema/campo
Conductor rígido 0,08 … 2,5 mm², 28 … 14 AWG
Conductor flexible 0,08 … 2,5 mm², 28 … 14 AWG
Longitud de pelado 8 … 9 mm, 0.31 … 0.35 pulgadas
Datos geométricos
Anchura 62 mm
Altura 100 mm, 3.937 pulgadas
Profundidad 71,9 mm, 2.831 pulgadas
Profundidad desde el borde superior del carril DIN 64,7 mm, 2.547 pulgadas
Datos mecánicos
Tipo de montaje Carril DIN-35
Carril DIN-35
Datos de material
Material de carcasa Policarbonato; poliamida 6.6
Carga de fuego 2.475MJ
Peso 147.3g
Marca de conformidad CE
