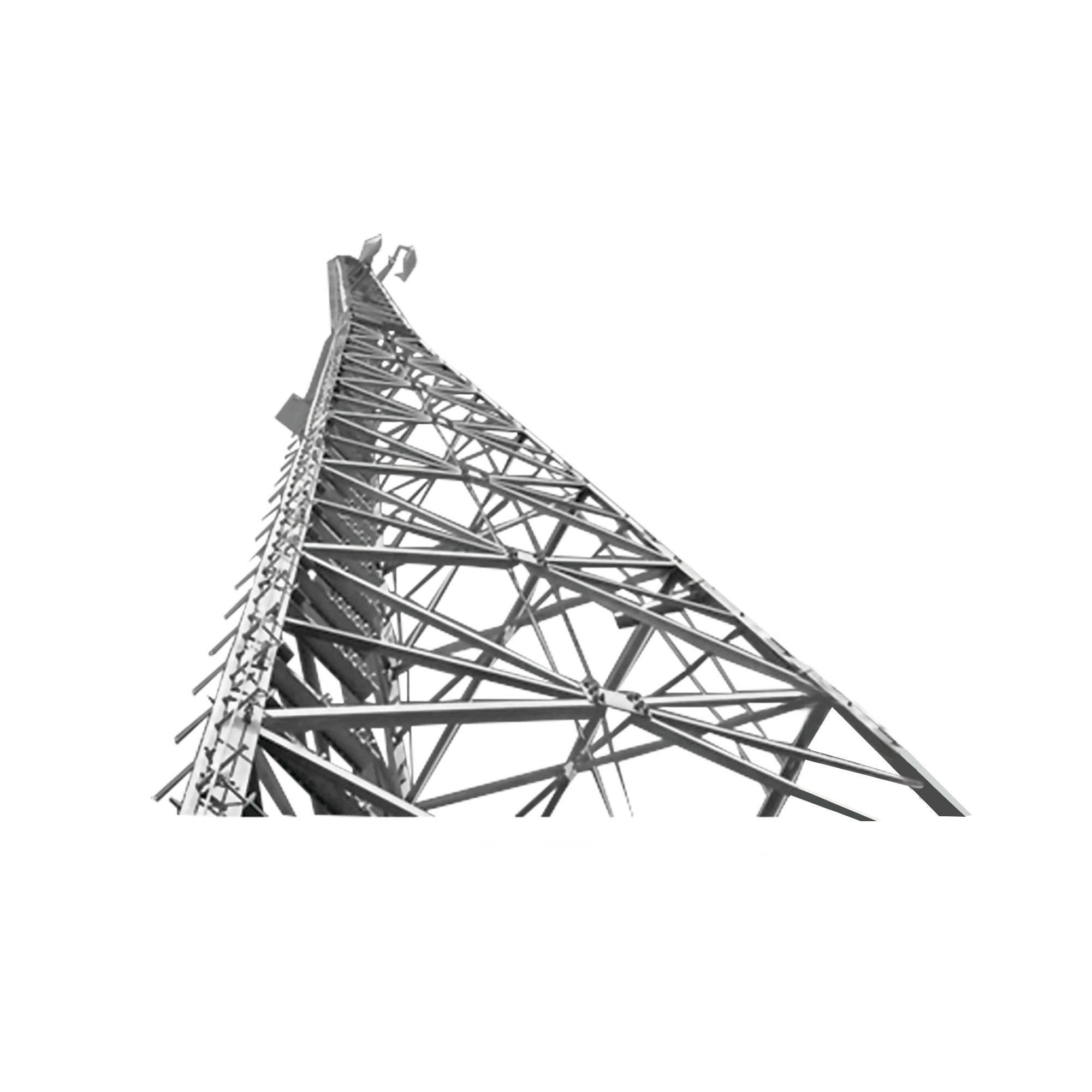

Trylon TRY-ST-50-S100 Torre Autosoportada. 50ft (15.2m) SuperTitan S100 Galvanizada, Incluye Anclaje (14 ft² @ 90 MPH).

Descripción

El SuperTitan KD es una torre modular que se puede elevar hasta 190 pies de altura. Este sistema modular se puede configurar para crear difrentes tipos de torres, variando alturas y capacidades de carga.
El diseño SuperTitan KD cumple con el estándar ANSI-TIA-222 F & G.
Especificaciones:
-Tipo: Autosoportada.
-Altura de cada sección: 10′ (3.048 m).
-Altura Total: 15.24m (50′).
-Modelo: S-100
-Diseñado para cumplir con el estándar TIA/EIA​-222.
Capacidad de carga
Velocidad de viento
Condiciones de carga.
90 mph
(144.8km/hr)
105 mph
(168.9 km/hr)
120 mph
(193.1 km/hr)
Área de antenas permisibles en pies cuadrados (ft²).
EIA Rev. Clase 1:
0.75″ Hielo
14
6
–
Área de antenas permisibles en pies cuadrados (ft²).
EIA Rev. Clase 2:
0.75″ Hielo
12
–
–
Aplicaciones:
-Servicios de emergencia (policía, bomberos, etc.).
​-Sistemas SCADA.
-Ideal para estaciones base con mayor carga parámetros.
-Torres para instalación de estación base.
Diferenciadores de la Línea SUPERTITAN
-Altura máxima de 190 pies.
-Nuevo empaque innovador.
-Reduce drásticamente los costos de flete.
-Plazos de entrega reducidos.
Accesorios complementarios (No incluidos).
Cantidad Modelo Descripción
5 TRY-ST-STEP10 Peldaños tipo Perno para Torres. Secciones 1 a 12 kit con 10 pzas.
1 TRY-ST-LV100 Línea de Vida hasta 30.48 m (100 pies). Compatible con línea Super Titan.
1 TRY-TLR Punta Pararrayo Maciza para Estructura de Torres.
1 TRY-ST-GROUND1 Sistema de Aterrizaje en 3 Piernas para torres ST.
15 TRYSTBRKT4H Bracket Guía de Cable de 4 orificios para torre ST.
1 TRYSTANTIC12 Sistema antiescala para torre, secciones 1-12.
2 EIGSLSE* Lámpara de Obstrucción Autónoma con Led color rojo con Panel Solar.
2 HLU3TA Base para Lámpara de Obstrucción EIGSLE.
*Dos en la punta.
Sistema de Empaque Optimizado:

Instalación típica de Torre:
Instalación en condiciones de Nieve:
