Descripción

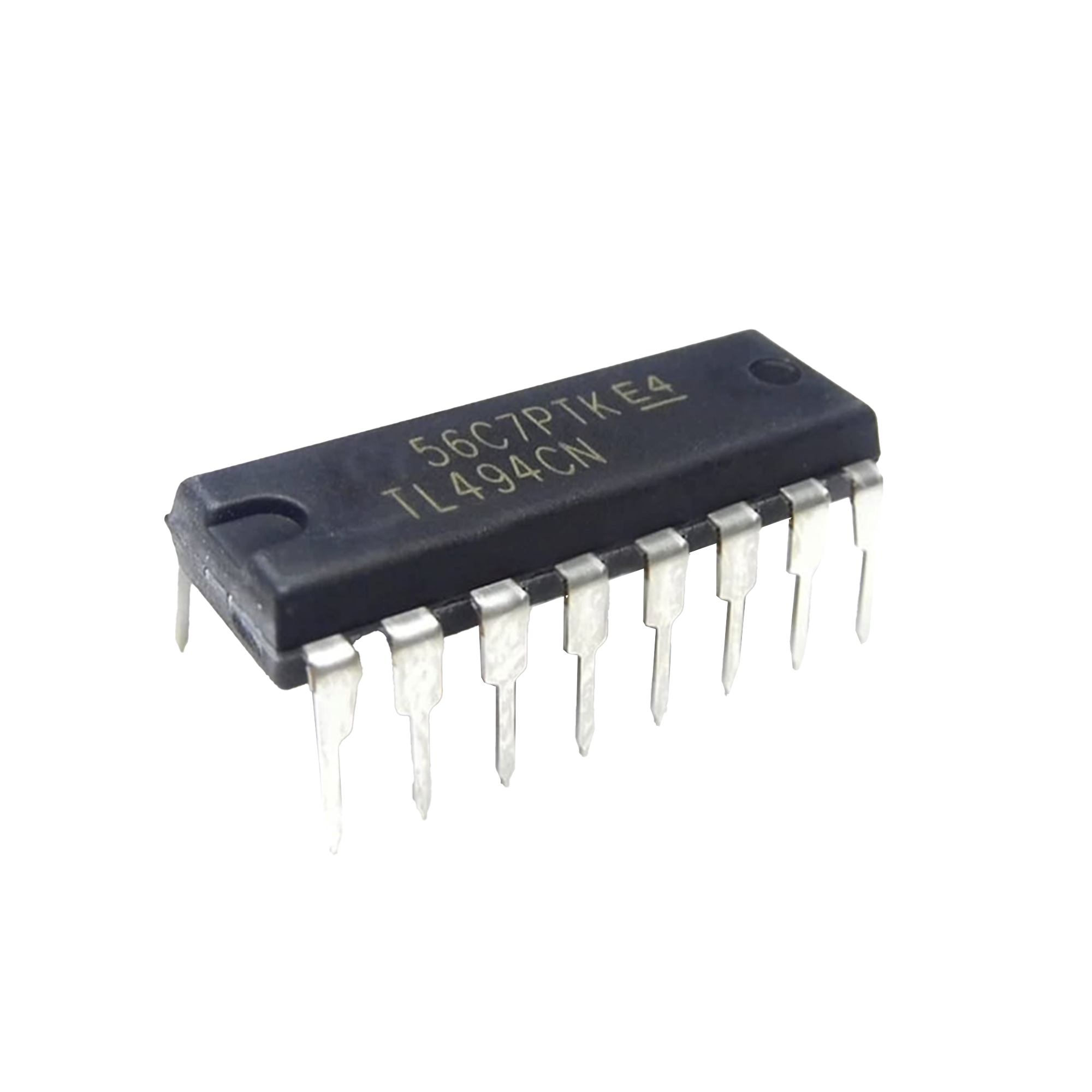

El dispositivo TL494 incorpora todas las funciones necesarias para la construcción de un circuito de control de modulación por ancho de pulsos (PWM) en un solo chip. Diseñado principalmente para el control de la fuente de alimentación.
Especificaciones:
Categoría de producto: Controladores de conmutación
Topología: Boost, Buck, Flyback, Forward, Push-Pull
Número de salidas: 2 Output
Frecuencia de conmutación: 300 kHz
Ciclo de tarea – Máximo: 45%
Voltaje de entrada: 7 V to 40 V
Voltaje de salida: 40 V
Corriente de salida: 200 mA
Temperatura de trabajo mínima: – 40 C
Temperatura de trabajo máxima: + 85 C
Estilo de montaje: Through Hole
Paquete, Cubierta: PDIP-16
Empaquetado: Tube
Tiempo de caída: 40 ns
Altura: 4.57 mm
Longitud: 19.3 mm
Tipo de producto: Switching Controllers
Tiempo de subida: 100 ns
