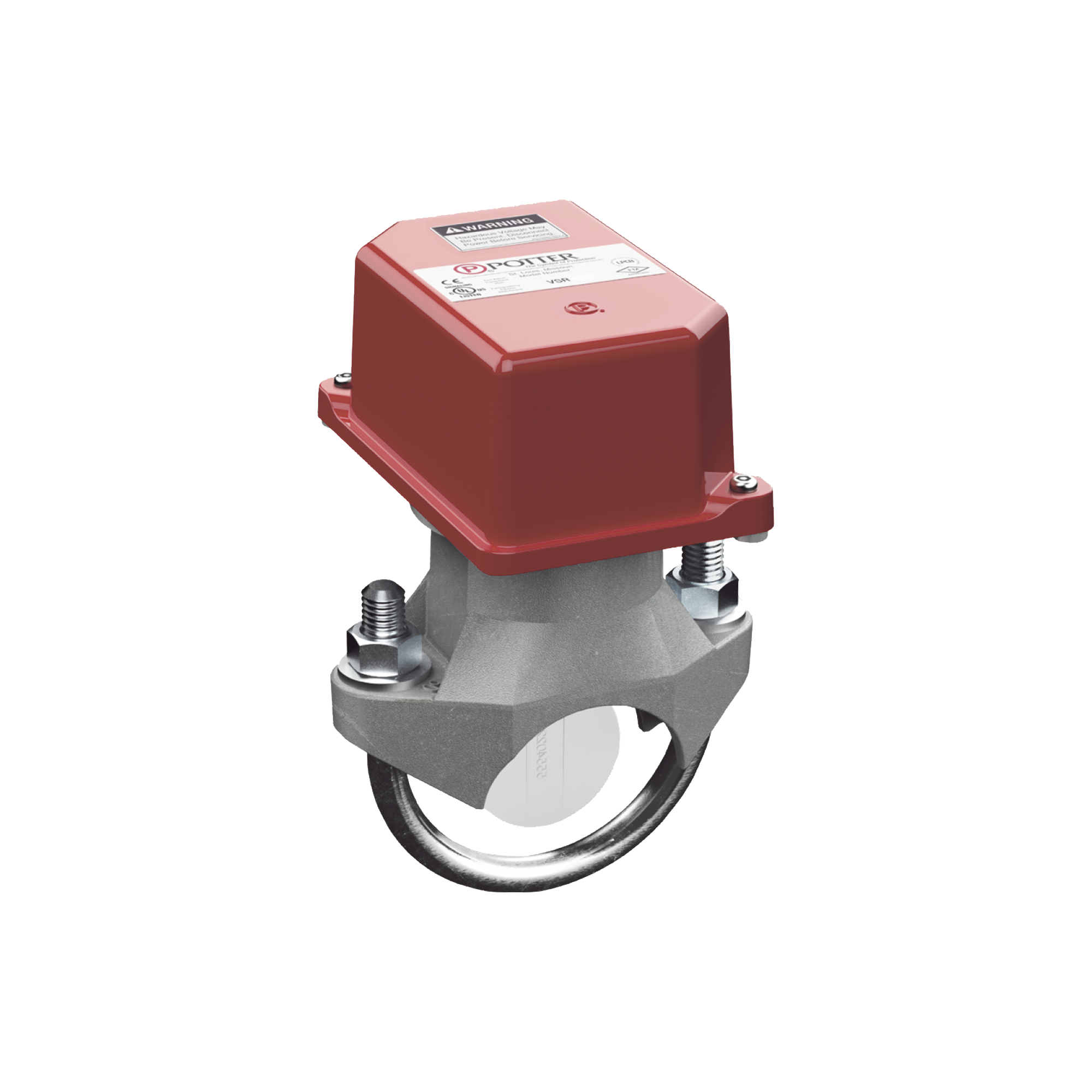

DETECTOR POTTER VSRF1000 DE FLUJO DE AGUA 10 PULGADAS TIPO PALETA CON RETARDO

DETECTOR POTTER VSRF1000 DE FLUJO DE AGUA 10 PULGADAS TIPO PALETA CON RETARDO

Descripción y datos del producto

El indicador de flujo de agua es un interruptor de flujo de agua de tipo paleta diseñado para detectar un flujo sostenido de 10 gpm o más. Está diseñado para usarse únicamente en sistemas de rociadores de tubería húmeda. El modelo VSR tiene un El dispositivo de retardo neumático ajustable incorporado retrasa el accionamiento de los interruptores eléctricos para reducir la posibilidad de falsas alarmas causadas por uno o más aumentos transitorios de flujo. La unidad incluye dos interruptores unipolares de acción rápida de doble tiro utilizados para operar alarmas locales, indican señales a paneles indicadores, disparar cajas de alarma contra incendios municipales, encender bombas contra incendios o cualquier otra función que Puede iniciarse o controlarse mediante la apertura o cierre de un interruptor eléctrico. El dispositivo puede instalarse en el tubo ascendente principal para dar una señal de flujo de agua al sistema o en tuberías principales de alimentación secundarias, en cruz. Redes principales o ramales para dar señal de caudal por zona o área.
Caracterisitcas :
Presión de trabajo del agua:
Modelo VSR-S clasificado para presiones de servicio de trabajo con agua de hasta 300 psi (20,7 bar) para tamaños de 1”, 1-1/4”, 1-1/2” y 2” (25 mm, 32 mm, 38 mm).
y 50 milímetros)
Modelo VSR clasificado para presiones de servicio de trabajo con agua de hasta 450 psi (31 bar) para tamaños de 2” (50 mm) a 8” (200 mm) – UL
Modelo VSR-10 clasificado para presiones de servicio de trabajo con agua de hasta 300 psi (20,7 bar) para tamaño de 10” (250 mm)
Sobretensión máxima: 18 FPS (5,5 m/s)
Rango de sensibilidad de flujo para señal: 4-10 GPM (15-38 LPM) – UL
Calificaciones de contacto:
Dos interruptores unipolares de dos vías con contactos de forma C con clasificación de 10 amperios a 125/250 VCA, 2,0 amperios a 0-30 VCC, 10 m amperios
mín. @ 24 VCC. Cada interruptor se puede cablear para funcionamiento en circuito abierto o cerrado. Ver Figura 8.
Entradas de conductos: Se proporcionan dos orificios ciegos para conductos de 1/2”. Compartimentos de interruptores individuales adecuados para voltajes diferentes.
Uso: Tubería listada de plástico, cobre y hierro cédula 40.
VSR-S: se adapta a tamaños de tubería de 1” (25 mm), 1-1/4” (32 mm), 1-1/2” (38 mm) y 2” (50 mm). Nota: Se suministran 12 paletas con cada una.
unidad, uno para cada tamaño de tubería de TEE roscada y sudorosa, uno para CPVC de 1” (25 mm), uno para CPVC de 1” (25 mm) (central), uno para
CPVC NIBCO con rosca de 1” y uno para rosca de 1-1/2” (38 mm) (Japón).
Estándares de materiales:
Cuerpo: Aluminio fundido
Base: Aluminio fundido.
Caja: fundición a presión, acabado en esmalte rojo
Cubierta mantenida en su lugar con tornillos a prueba de manipulaciones
