Descripción

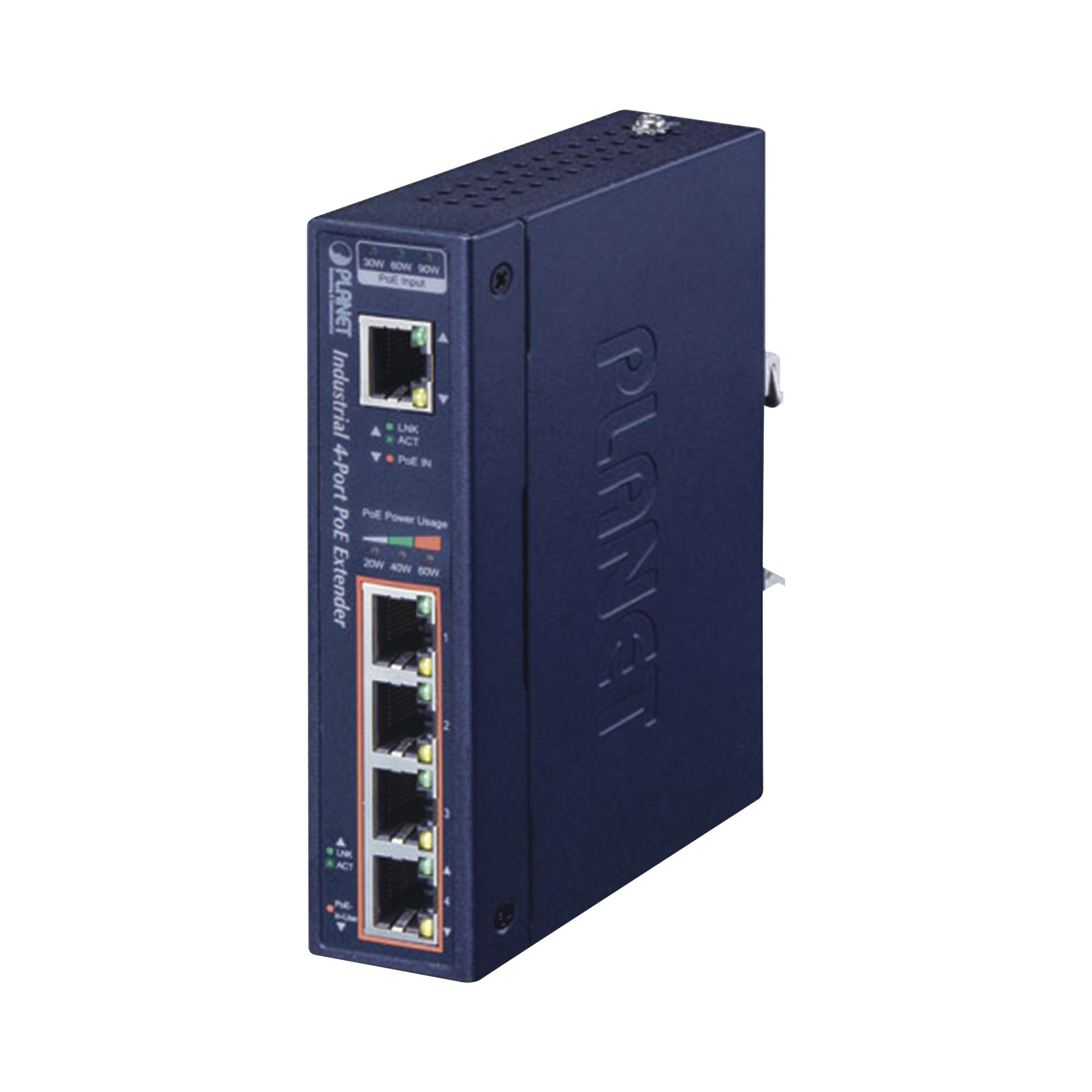

El IPOE-E174 se puede instalar fácilmente mediante Plug and Play. Se utiliza entre un equipo de fuente de alimentación (PSE) y el PD. El IPOE-E174 inyecta energía al PD sin afectar el rendimiento de la transmisión de datos. El IPOE-E174 ofrece una solución rentable y rápida para duplicar el rango estándar de PoE de 100 a 200 metros. El IPOE-E174 está diseñado en una caja compacta que contiene 5 puertos RJ45, de los cuales 1 puerto » PoE IN » funciona como entrada PoE (datos y alimentación) y 4 puertos » PoE OUT » en el otro lado funcionan como PoE (datos y alimentación). ) salida.
Especificaciones de hardware
Conector de red
Puerto de entrada PoE
　- 1 x 10/100, 1000BASE-T Ethernet con 802.3bt PoE ++ «Data + DC»
　- Auto MDI, MDI-X, conector RJ45 de negociación automática
Puerto de salida PoE
　- 4 x 10/100, 1000BASE-T Ethernet con salida IEEE 802.3af /at en PoE “Data + DC”
　- Auto MDI, MDI-X, conector RJ45 de negociación automática
Arquitectura del conmutador
Store-and-Forward
Tabla de direcciones MAC
Tabla de direcciones MAC 2K con función de aprendizaje automatico
Consumo
5,6 Watts, 19,11 BTU (encendido)
6,5 Watts, 22,18 BTU (carga completa sin función PoE)
82,3 vatios, 280,82 BTU (carga completa con función PoE)
Estándar PoE
Puerto de entrada PoE – IEEE 802.3bt PoE ++ Tipo 4 estándar PD
　- PoH (alimentación a través de HDBASE-T)
　- IEEE 802.3at PoE + PD de tramo final, tramo medio
Por puerto de salida PoE
　- IEEE 802.3at Alimentación a través de Ethernet más PSE de tramo final
Alimentación PoE ( No incluye fuente de alimentación)
PoE en el puerto
　: 50 ~ 57 V CC, máx. 95 Watts
Por puerto de salida PoE
　- 44 ~ 55 V CC, máx. 30,8 Watts
Presupuesto de energía PoE
75 Watts (máx.) @ 802.3bt Entrada PoE ++ Tipo 4
60 Watts (máx.) @ 802.3bt Entrada PoE ++ Tipo 3
75 Watts (máx.) @ Entrada PoH
25 Watts (máx.) @ 802.3at Entrada PoE +
Dimensiones (WxDxH)
32 x 87.8 x 135 mm
Peso
430g
Contenido del paquete
1 x IPOE-E174
1 x Manual de usuario
5 x Tapas conectores
1 x Kit de montaje en pared
