Descripción

Descripcion

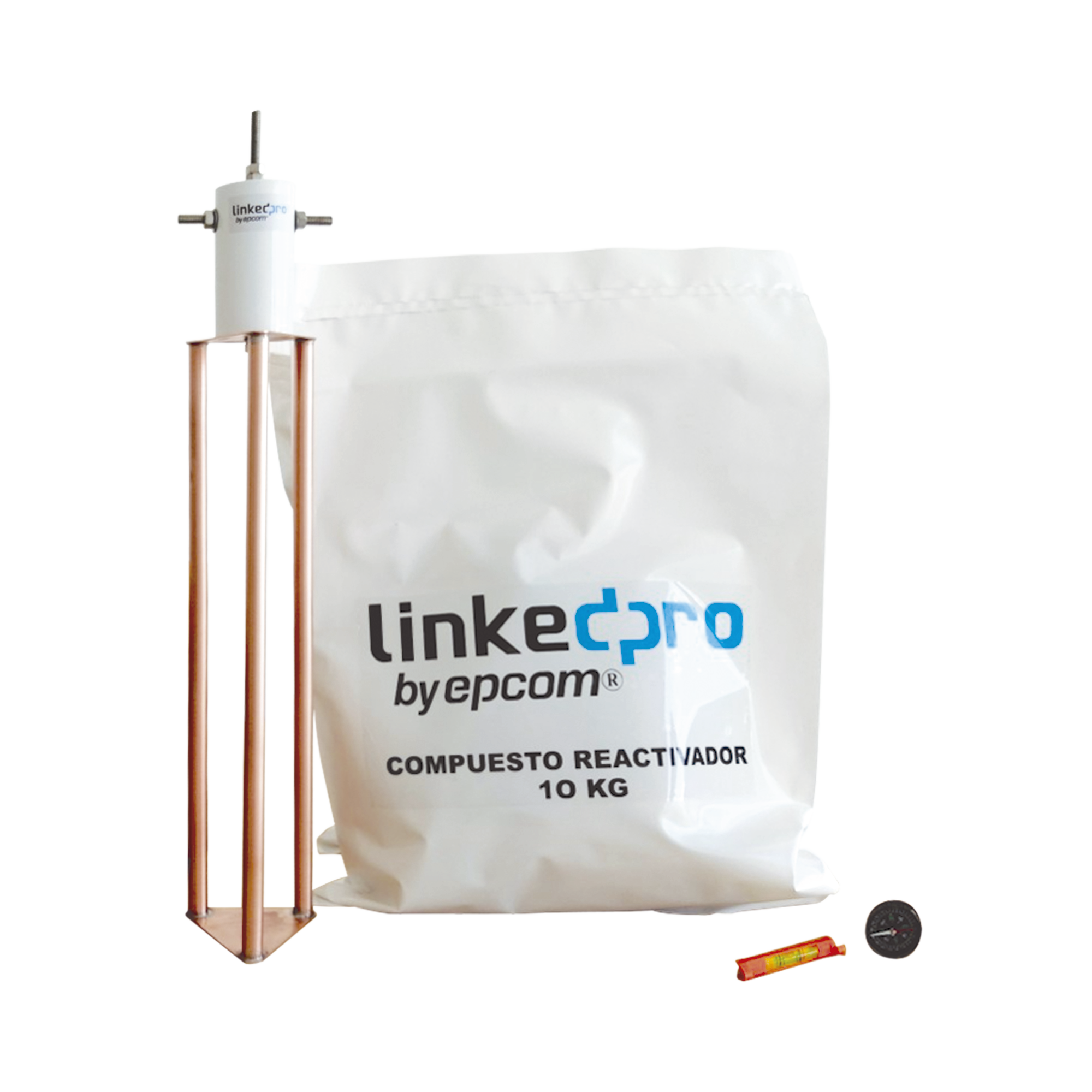

Electrodo fabricado en cobre con tratamiento electrolítico para obtener mayor conductividad, baja resistencia y durabilidad en terrenos agresivos.
Por su diseño en forma delta obtiene mayor área de contacto con el terreno y así poder disipar de manera eficiente corrientes parasitas.
Filtro equipotencial el cual posee la propiedad de amortiguar bajas frecuencias, minimizar ruidos, impedir paso de corrientes de retorno y unir equipotencialmente los electrodos naturales, así como prefabricados en sitio.
Compuesto reactivador de terreno el cual se compone de minerales conductivos para bajar la resistividad de terreno y mejorar el funcionamiento del sistema de puesta a tierra.
Componentes Recomendados (No Incluidos):
Modelo Descripción
SLY-287-GRN Cable de Cobre Recubierto THW-LS Calibre 4 AWG 19 Hilos Color Verde
SLY-304-GRN Cable 10 awg color verde
PNL-1/0-L Terminal Cal. 8 a 1/0 AWG, Orificio para perno de 5/16″
HUB-TP-10-516 Terminal de Ojillo 5/16 in (8 mm)/ Calibre 12-10 AWG
HUB-T10-14 Terminal de Ojillo para Tornillo de 1/4″ (6 mm) y Calibre 12-10 AWG.
LP-BUS-MURO Barra de Unión con 1000 A de Capacidad. Incluye Montaje para Muro y Aisladores
LP-REGISTRO-7 Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo.
LP-ANTICORROSIVO Spray de Protección Anticorrosiva y Dieléctrica
LP-CB-20 Conector Tipo Zapata para Bornes de 1/2″ a Cable de Cal. 4 a 2/0 AWG
ELECTRODO
Largo de tubo estructural 45 cm
Diámetro de tubo 1/2 «
Aréa de triangulo 43.30 cm2
FILTRO
Largo de Filtro 13 cm
Diámetro de filtro 2″
Bornes Laterales 5/16″
