Descripción

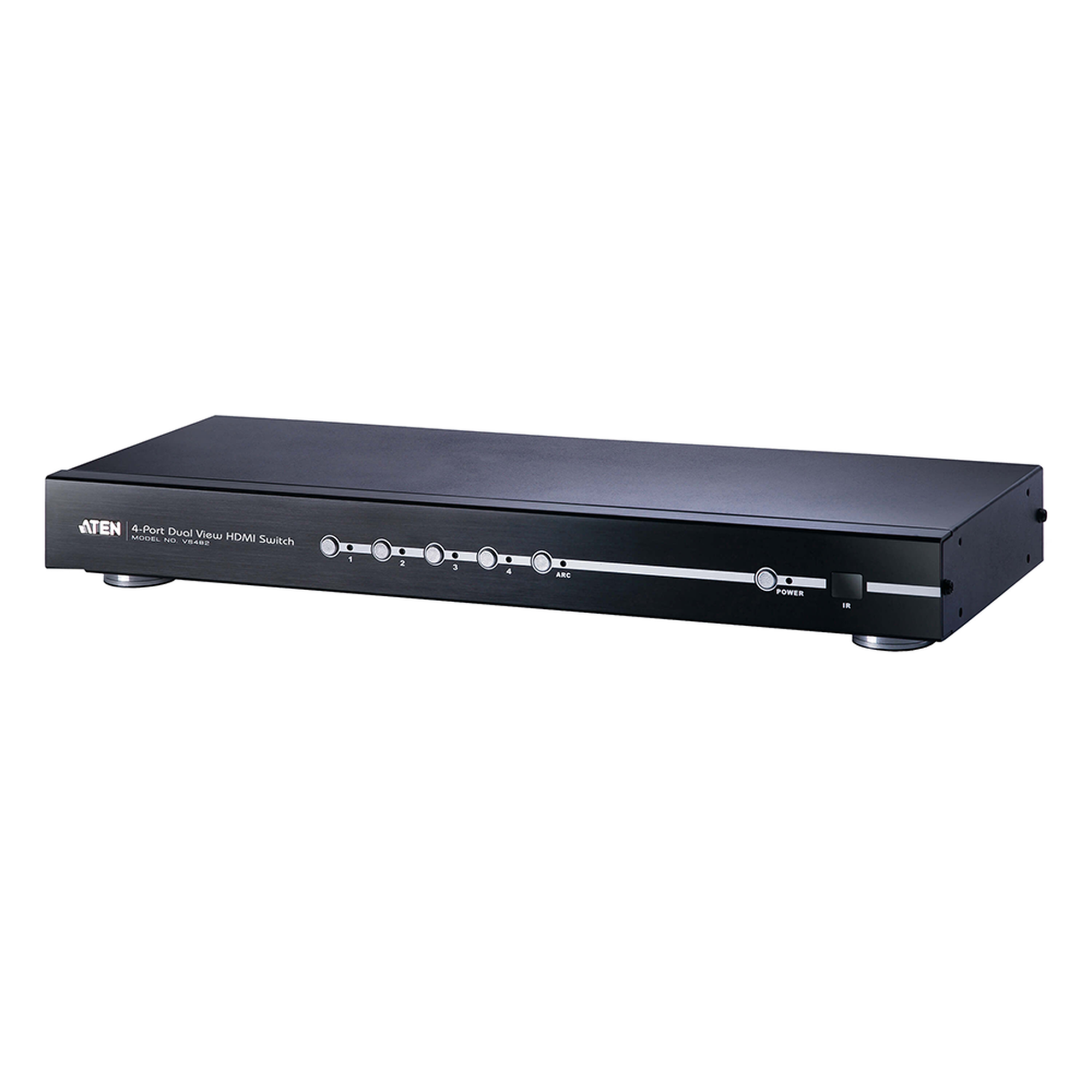

Switch HDMI de 4 puertos con salida dual
El VS482 admite cuatro fuentes de señal HDMI y dos pantallas HDMI de salida. Ha sido diseñado para aplicaciones televisivas de alta definición (HDTV) y para receptores audiovisuales (AVR). El VS482 cumple los estándares HDMI y admite contenidos en 3D así como la función Audio Return Channel (ARC). Además, el VS482 también ofrece la conmutación instantánea y posee un menú OSD en pantalla para ajustar la imagen, el sonido y la configuración del sistema y para mostrar información.
Características
ENTRADA DE VÍDEO
Interfaces: 4 x Puerto HDMI Tipo A hembra (Negro)
Impedancia: 100 Ω
Distancia máxima: 3 m a 1920*1080 a 60 (4:4:4)
SALIDA DE VÍDEO
Interfaces: 2 x Puerto HDMI Tipo A hembra (Negro)
Impedancia: 100 Ω
Distancia máxima: 15 m a 1920*1080 a 60 (4:4:4)
VÍDEO
Tasa de datos máxima: 6,75 Gbps (2,25 Gbps por carril)
Reloj de píxeles máximo: 225 MHz
Normativa: HDMI (3D, Canal de retorno de audio, Color profundo)
Compatible con HDCP
Control de electrónica de consumo (CEC)
Resolución máxima: Hasta 1080p
Distancia máxima: Hasta 15 m
AUDIO
Entrada: 4 x Puerto HDMI Tipo A hembra (Negro)
Salida Analógica: 2 x RCA (Rojo, Blanco)
Salida Digital:
1 x HDMI Tipo A hembra (Negro)
1 x Toslink (Negro)
1 x RCA (Naranja)
CONTROL
RS-232
Conector: 1 x DB-9 hembra (Negro)
Velocidad en baudios y protocolo:
Velocidad en baudios: 19200
Bits de datos: 8
Bits de parada: 1
Paridad: No
Control de flujo: No
Infrarrojos
1 x Miniconector estéreo hembra (Negro)
CONFIGURACIÓN EDID
Modo EDID: Predeterminado, Puerto 1, Automático
ALIMENTACIÓN
Conector: 1 x Conector de CC
Consumo: 5,3 VCC, 6,95 W
CONSUMO DE ENERGÍA
DC5.3V: 5.74W: 27BTU/h
Nota:
● La medición en vatios indica el consumo de energía típico del aparato sin carga externa.
● La medición en BTU/h indica el consumo de energía del dispositivo cuando está totalmente cargado.
CONDICIONES MEDIOAMBIENTALES
Temperatura de funcionamiento: 0 – 50 °C
Temperatura de almacenamiento: -20 – 60 °C
Humedad: HR del 0 – 80%, sin condensación
PROPIEDADES FÍSICAS
Carcasa: Metal
Peso: 2.17 kg ( 4.78 lb )
Dimensiones (LA x AN x AL): 43.72 x 15.86 x 4.40 cm (17.21 x 6.24 x 1.73 in.)
Nota: Tenga en cuenta que, en algunos productos de montaje en bastidor, las dimensiones físicas estándar de anchura x profundidad x altura se expresan en el formato longitud x anchura x altura.
CONTENIDO DEL PAQUETE
1 switch HDMI Dual View de 4 puertos VS482
1 mando a distancia por infrarrojos
1 adaptador de alimentación
1 manual del usuario
1 kit de montaje
